消防设备电源监控系统在苏州某工业区项目的应用

作者：admin 阅读量：时间：2023-09-12 17:34

张品
安科瑞电气股份有限公司上海嘉定

【摘要】： AFPM100/B1型监控设备采用壁挂式结构，采用集中式、模块化设计，具有功能强、设置灵活等特点。系统采用8寸工业平板电脑，采用Windonws XP系统，可支持 AFPM100消防设备电源监控软件，打印机可打印系统所有报警、故障及各类操作的汉字信息，具有管理、查看、报警、打印等多项功能。
GB28184-2011《消防设备电源监控系统》中已经明确将消防设备电源监控系统纳入建筑防火强条，强制规定了消防设备电源监控系统的基本功能。所以本文针对消防设备电源监控系统的应用范围及其功能做些阐述。
【关键词】：AFPM100/B1；消防设备电源监控设备；AFPM3-2AVM；

0 . 前言
随着社会的快速发展，现代大体量建筑、公众集聚场所建筑和一类高层建筑越来越多，其消防控制室控制着自动报警系统、自动喷洒系统、消防事故广播系统、防排烟系统、气体灭火系统、消火栓系统、应急照明系统等多个系统的操作。消防控制室的火灾报警系统以及相关的消防联动设备能否正常工作，又取决于消防设备电源的工作状态。因此，在火灾情况下，如果消防设备电源不能可靠、稳定地工作，投入大量资金的消防设施可能形同虚设。近年来，因消防设备电源失控造成消防设备失灵，致使火灾蔓延的事故也一直屡见不鲜。
1. 项目介绍
苏州某工业园区，是苏州市政府战略性新兴产业项目，是建立在创业型企业及大型新兴产业的聚焦集中营，是新型的创业型文化产业园区。
1.1 用户需求

①消防设备电源监控主机功能

l 监控设备应能接收来自消防设备电源监控探测器的监控报警信号，并在10s内发出声、光报警信号，指示报警部位，显示报警时间，并予以保持，直至故障排除。
l 具备消音及消音指示功能，当有报警或故障时声讯号可恢复输出，方便现场调试和维护
②监控功能
l 监控设备应至少设有两级操作级别，值班员只允许消除声报警信号和查询信息。进入操作员以上操作级别应采用钥匙或操作密码，用于进入高操作级别的钥匙或密码可用于进入低操作级别，但用于进入低操作级别的钥匙或密码不能用于进入高操作级别。
③易操作、易维护
l 操作页面采用图形化的显示方式，直观地展现了各消防设备电源的工作状态，操作界面简单、方便，软件运行稳定可靠，具有良好的扩展性和可维护性。

2. 现场项目应用产品简介
2.1 AFPM100/B1消防设备电源监控系统
AFPM消防设备电源监控系统是安科瑞自主研发的集监视、报警、管理于一体的计算机测控系统，该系统可广泛应用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、石油化工、文教卫生、金融、电信等领域（以下简称监控器）。AFPM100/B1型消防设备电源状态监控器是AFPM消防设备电源监控系统的核心，AFPM100/B1监控器通过二总线与多台传感器相连，构成集散式消防设备电源监控系统，实时监控消防设备主、备电源的工作状态。监控器采用集中式、模块化设计，配接传感器，通过对消防设备电源的电压、电流、开关状态等运行信息、故障报警信息等进行监测并存储、分析、统计，方便用户进行监控和管理；通过人机交互界面，将消防设备电源的数据汇总显示，具有管理、查看、报警、打印等功能。本设备结构合理、可靠性高、功能较强、维护方便、性价比高，系统界面友好、易学易用。
AFPM消防设备电源监控系统由AFPM100/B1型消防设备电源监控设备、电压/电流传感器和AKH系列电流互感器以及其他附件组成。系统各设备之间均采用二总线进行连接，施工布线简单方便。
2.2 AFPM100/B1消防设备电源监控设备
2.2.1 面板元件布置及功能说明

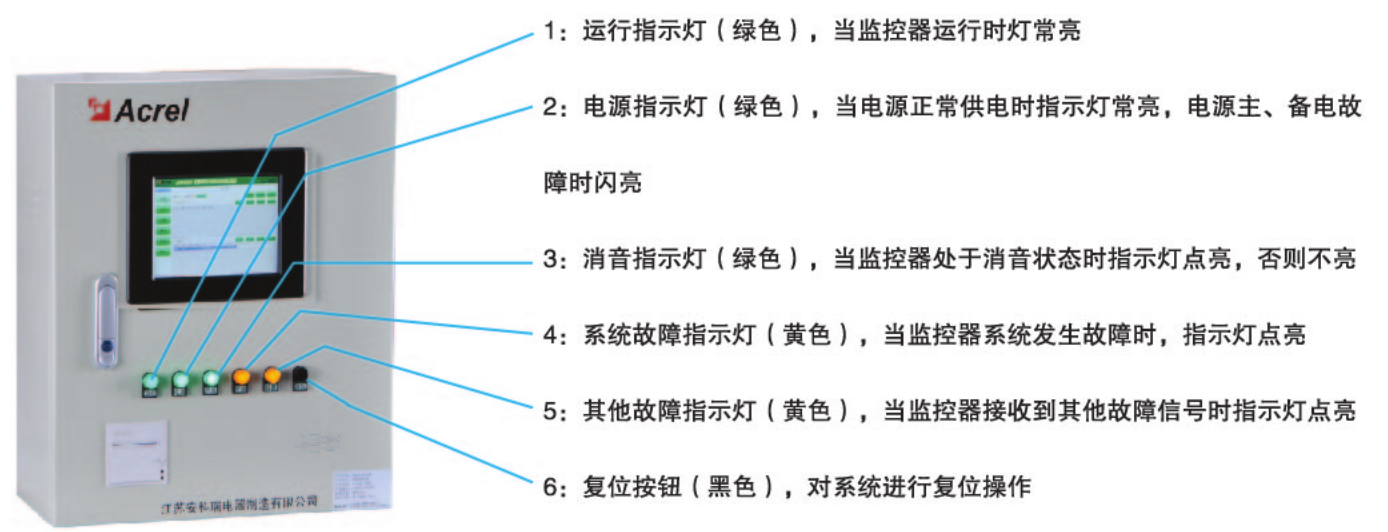

图1 AFPM100/B1面板元件布置及功能说明
2.2.2 技术参数
表1 AFPM100/B1技术参数

类型功能		壁挂式
型号		AFPM100/B1
总线通讯方式		二总线
监控容量		≤256（可扩展）
外形尺寸		550(H)×450(W)×200(D)mm
主要组成部件	显示功能	8寸工业平板电脑，Windows XP，AFPM100消防设备电源监控软件
	输入输出模块	内置远程智能I/O模块
	声光报警器	内置喇叭、指示灯
	备用电源	内置电池

2.2.3内部端子接线表
1）消防设备电源监控系统接线端子

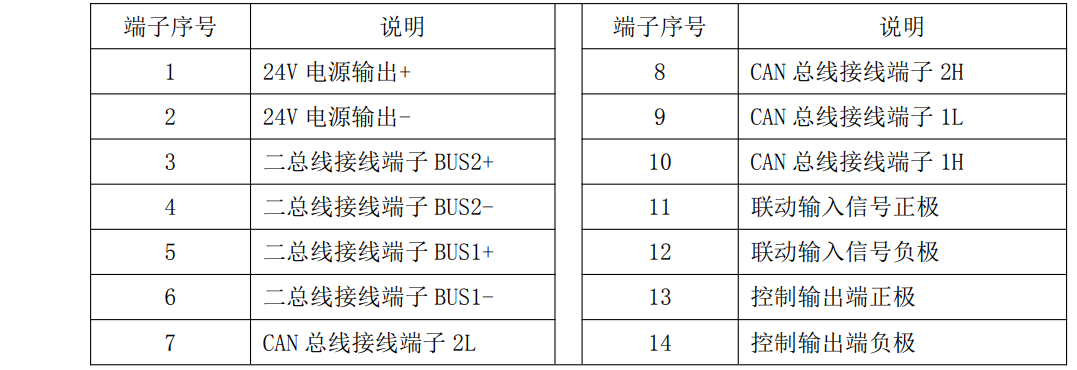

表2 AFPM100/B1内部接线表

2.3 AFPM3-2AVM型电压传感器
2.3.1 产品外形

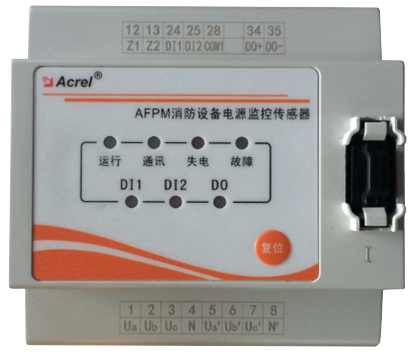

图2 AFPM3-2AVM产品外形
2.3.2 AFPM3-2AVM系列电压传感器的功能：
l 传感器具有2路三相电压检测功能；
l 传感器支持2路联动信号输入功能（2路无源干接点输入、输入方式:内置电源）；
l 传感器支持1路继电器输出功能，触点容量AC220V/1A，DC30V/1A；
l 传感器具有过压、欠压、错相等多种保护功能；
l 传感器具有事件存储功能，能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况；
l 通讯方式：二总线通讯。
2.3.3 技术参数
表3 AFPM3-2AVM技术参数

型号参数		AFPM3-2AVM
辅助电源	电压	AC/DC 85～270V
	功耗	≤5W
输入电压		AC220V
动作延迟时间		0.1S～60S分档可调
电压监控报警		过压（100%-140%）欠压（60%-100%）
有效通讯距离		500m
测量电网频率		50Hz
测量精度		1级
开关量输入		DC 24V
开关量输出		无源常开触点，触点容量AC 220V/1A,DC 30V/1A
报警		声光报警
通讯		二总线通讯

2.4 AKH-0.66 I型电流互感器

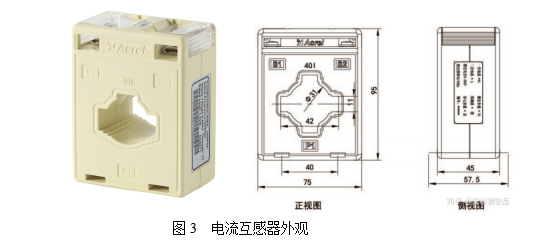

2.4.1 产品外观

3 现场应用
3.1系统组网图

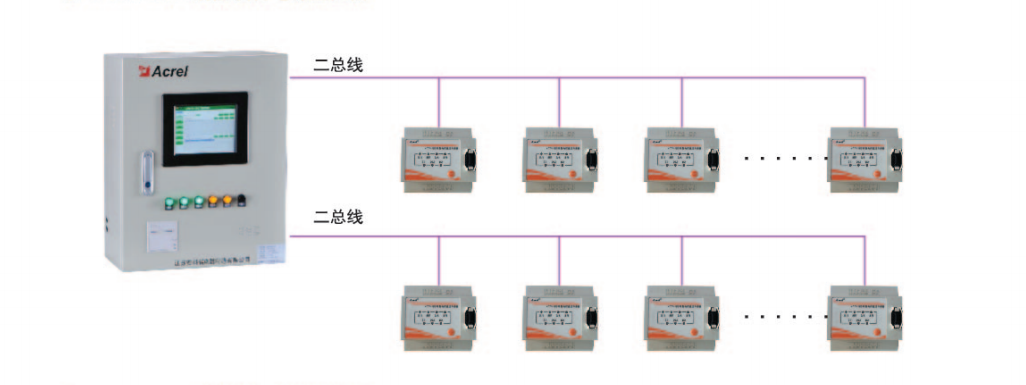

图4 系统组网图

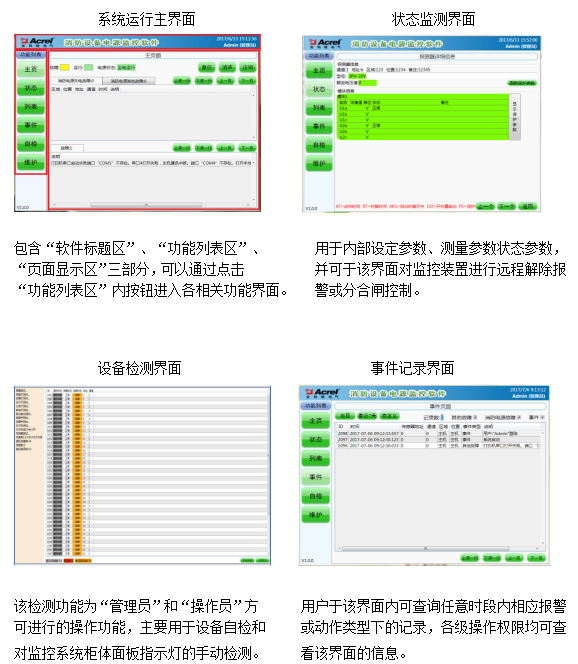

3.2 系统软件运行界面

3.3设备现场应用照片

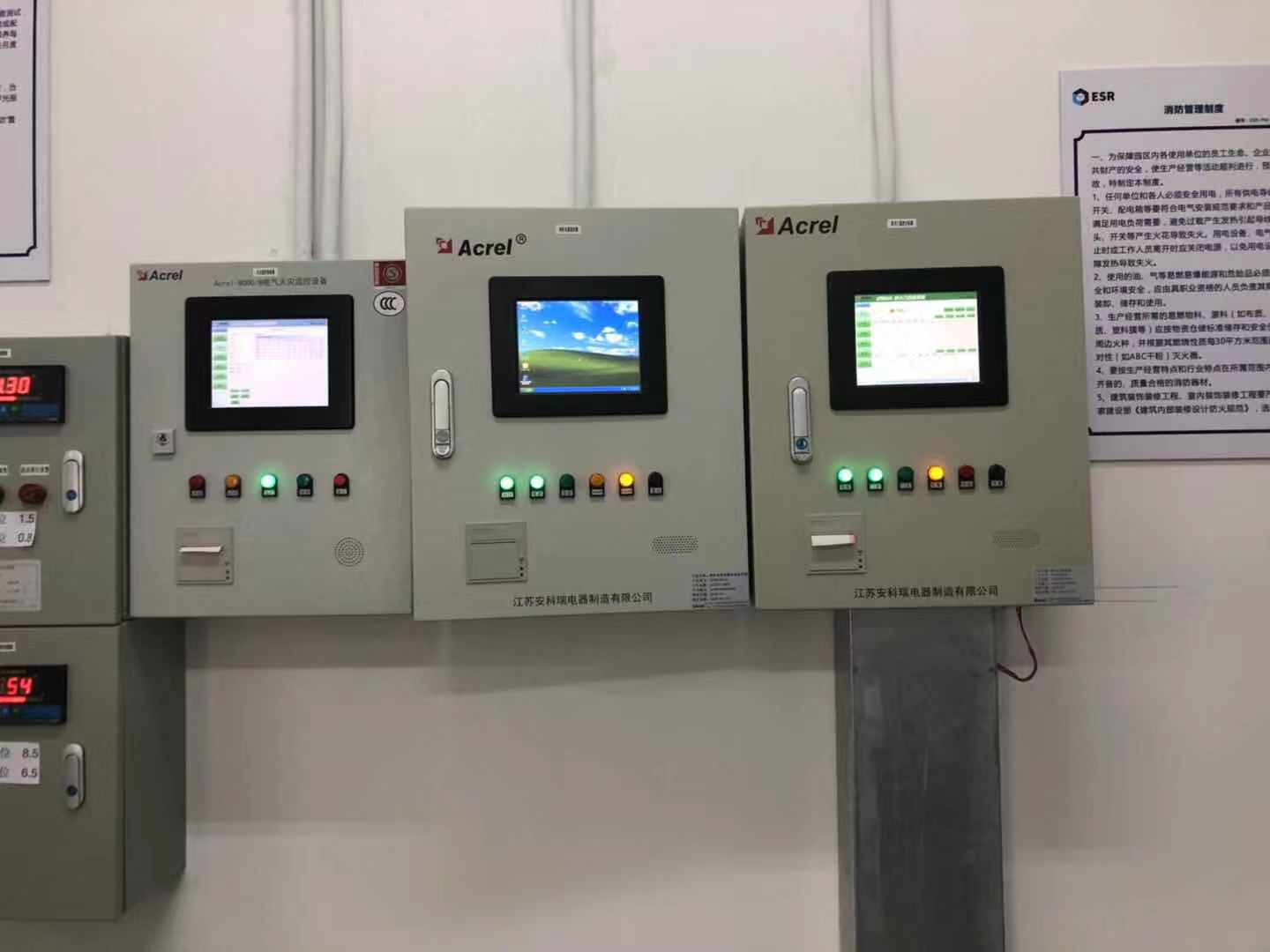

图5 主机现场安装图

4. 结束语
AFPM消防设备电源监控系统可有效降低消防设备供电电源的故障发生率，确保消防设备的正常工作，从而为在火灾情况下消防设备的正常运行、人员的疏散和营救提供有力的技术保障，AFPM消防设备电源监控系统将为消防设备“保驾护航”，起到有效保障人民生命和国家财产的作用。
参考文献
[1].周中.电力仪表在大型公共建筑电能分项计量中的应用[J].现代建筑电气2010.6
[2].安科瑞电气股份有限公司产品选型手册.2018.01
[3].GB50116-2014 建筑设计防火规范[S].
[4].GB28184-2011消防设备电源监控系统[S].
